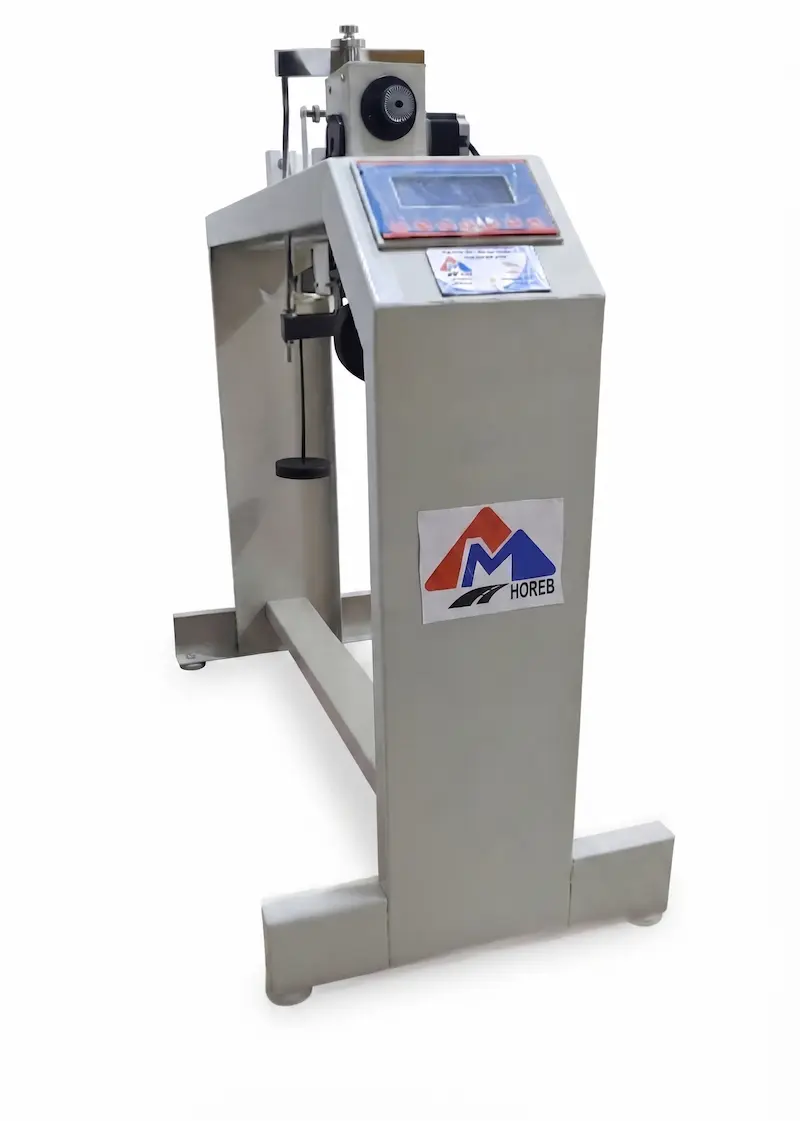

Equipo de Corte Directo Eléctrico

El Equipo de Corte Directo Eléctrico es un instrumento de laboratorio de alta precisión, diseñado específicamente para determinar la resistencia al esfuerzo cortante de muestras de suelos. Este ensayo es fundamental en la ingeniería geotécnica para el diseño de cimentaciones, estabilidad de taludes y muros de contención.

El modelo presentado, destaca por su robustez y su sistema de accionamiento eléctrico, el cual garantiza una aplicación de carga uniforme y controlada, eliminando las variables asociadas a la operación manual. El equipo está diseñado para realizar pruebas consolidadas drenadas (CD), no consolidadas no drenadas (UU) y consolidadas no drenadas (CU), adaptándose a las necesidades de cualquier laboratorio de suelos.

Especificaciones Técnicas Detalladas

A continuación, se detallan los componentes y parámetros de operación del equipo:

1. Sistema de Carga Vertical

La aplicación de la carga normal (vertical) se realiza mediante un mecanismo de brazo de palanca, lo que permite una multiplicación precisa de la carga con un mínimo esfuerzo.

• Carga Vertical Máxima: El equipo es capaz de aplicar una presión normal máxima de 400 kPa sobre la muestra.

• Niveles de Presión Normal: Para facilitar la realización de la curva de consolidación, el equipo incluye un juego de pesas calibradas que permiten aplicar presiones normalizadas de: 50, 100, 200, 300 y 400 kPa.

• Pesos Correspondientes: Los pesos muertos necesarios para lograr las presiones mencionadas son: 1.275, 2.55, 5.1, 7.65 y 10.2 kg (nótese que la unidad en la lista original es errónea, debe ser kg para lograr la presión en kPa sobre el área dada).

• Relación de Apalancamiento: El brazo de palanca tiene una relación de precisión de 1:12, lo que permite alcanzar la carga máxima con una cantidad de pesas manejable.

2. Dimensiones de la Muestra

El equipo está configurado para trabajar con especímenes de suelo estándar, garantizando la repetibilidad de los ensayos.

• Área de la Muestra: La caja de corte estándar tiene un área de 30 cm².

• Altura de la Muestra: La altura estándar del espécimen es de 2 cm.

3. Sistema de Corte Horizontal

El mecanismo de corte horizontal es accionado por un motor eléctrico de velocidad variable, controlado digitalmente a través del panel frontal del equipo.

• Fuerza de Corte Horizontal Máxima: El equipo puede soportar una fuerza de corte de hasta 1.2 kN (indicado como 1.2 K en la fuente, asumiendo kN).

• Velocidades del Motor: El motor cuenta con tres ajustes de velocidad de rotación: 0.1, 4 y 12 r/min.

• Velocidades de Corte Resultantes: Mediante el sistema de engranajes, estas revoluciones del motor se traducen en velocidades de desplazamiento horizontal precisas de:

  • 0.02 mm/min (para ensayos lentos, permitiendo la disipación de presión de poros).

  • 0.8 mm/min.

  • 2.4 mm/min (para ensayos rápidos).

4. Control y Visualización

El equipo HOREB incluye un módulo de control electrónico con una pantalla digital. Esto permite al operador:

• Seleccionar la velocidad de corte deseada.

• Iniciar y detener el ensayo.

• Visualizar en tiempo real (en modelos con instrumentación digital opcional) la fuerza de corte y el desplazamiento horizontal.

5. Requerimientos de Energía

• Fuente de Alimentación: El equipo opera con una tensión estándar de 220 V y una frecuencia de 50 Hz, facilitando su conexión en la mayoría de laboratorios.

Resumen de Ventajas

• Precisión y Control: El accionamiento eléctrico asegura una velocidad de deformación constante, cumpliendo con las normativas internacionales de ensayo (como ASTM D3080).

• Versatilidad: Amplio rango de cargas y velocidades que permiten ensayar una gran variedad de tipos de suelo, desde arcillas plásticas hasta arenas.

• Facilidad de Uso: El sistema de palancas y el control digital simplifican la operación del ensayo para el técnico de laboratorio.

• Durabilidad: Construido con materiales de alta calidad para resistir las condiciones exigentes de un entorno de laboratorio geotécnico.
